Do 3kW
Seria 509

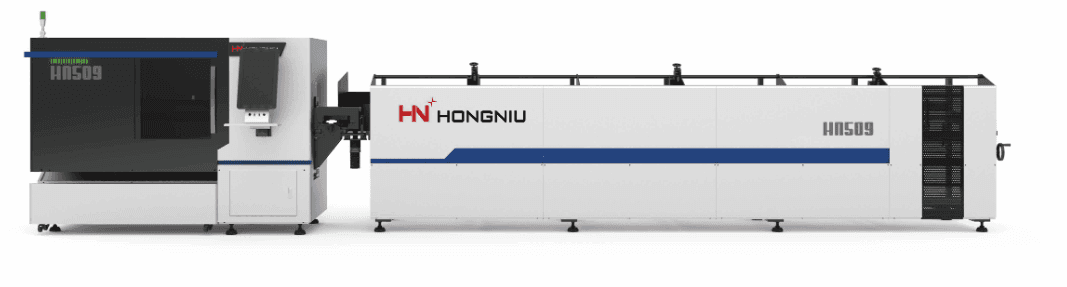

Pięcioosiowa konstrukcja modelu HN-509 umożliwia precyzyjne, przestrzenne cięcie rur okrągłych, profili kwadratowych oraz elementów o niestandardowych kształtach. Moc lasera od 1000 do 3000 W, przyspieszenie do 0,8 G oraz szybki system sterowania pozwalają sprawnie wykonywać otwory, kontury, zakończenia i cięcia pod różnymi kątami. Zakres obróbki obejmuje rury okrągłe o średnicy Ø12–85 mm, profile kwadratowe od 12 × 12 do 60 × 60 mm oraz materiał o długości do 6200 mm. Wbudowany nesting, własny system sterowania i opcjonalny automatyczny podajnik sprawiają, że HN-509 dobrze sprawdza się w szybkiej, powtarzalnej produkcji małych i średnich elementów rurowych.
Model HN-509 to specjalistyczna, pięcioosiowa wycinarka laserowa przeznaczona do przestrzennej obróbki rur okrągłych, profili kwadratowych oraz elementów o niestandardowych kształtach. Pięcioosiowy układ umożliwia prowadzenie głowicy pod różnymi kątami, dzięki czemu maszyna może wykonywać otwory, kontury, zakończenia i cięcia przestrzenne w jednym cyklu roboczym.
Moc lasera od 1000 do 3000 W pozwala na precyzyjną obróbkę stali węglowej, stali nierdzewnej, aluminium oraz innych metali wykorzystywanych w nowoczesnej produkcji. Przyspieszenie do 0,8 G oraz szybki system sterowania zapewniają sprawną realizację zleceń i stabilną jakość podczas produkcji seryjnej.
HN-509 umożliwia obróbkę rur okrągłych o średnicy Ø12–85 mm, profili kwadratowych od 12 × 12 do 60 × 60 mm oraz materiałów o długości do 6200 mm. Wbudowane oprogramowanie nestingowe usprawnia przygotowanie programów i optymalizuje wykorzystanie materiału, a opcjonalny automatyczny system podawania ogranicza czas potrzebny na ręczną obsługę.
Model HN-509 to rozwiązanie dla firm, które oczekują szybkiej, precyzyjnej i zautomatyzowanej obróbki małych oraz średnich elementów rurowych, z możliwością wykonywania złożonych cięć 3D i ograniczenia odpadu materiałowego.
Do 3 kW
Gdzie sprawdza się HN-509?
Branża motoryzacyjna i produkcja elementów rurowych
HN-509 sprawdza się przy wykonywaniu elementów układów wydechowych, wsporników, ram pomocniczych, przewodów oraz komponentów konstrukcyjnych. Pięcioosiowy układ umożliwia wykonywanie otworów, konturów i cięć pod różnymi kątami bez konieczności wielokrotnego mocowania materiału.
Produkcja mebli metalowych i wyposażenia
Maszyna pozwala obrabiać rury okrągłe oraz profile kwadratowe wykorzystywane do produkcji stelaży, nóg, uchwytów, ram i elementów wyposażenia. Zakres średnic od Ø12 do 85 mm oraz profili od 12 × 12 do 60 × 60 mm dobrze odpowiada lekkim i średnim konstrukcjom.
Produkcja maszyn i elementów technicznych
HN-509 umożliwia wykonywanie precyzyjnych otworów, wycięć, zakończeń i połączeń w rurach oraz profilach. Dzięki temu sprawdza się przy produkcji osłon, uchwytów, ram, wsporników i innych komponentów wymagających dokładnego dopasowania.
Balustrady, konstrukcje lekkie i elementy architektoniczne
Pięcioosiowa głowica pozwala wykonywać złożone cięcia przestrzenne w rurach i profilach o niestandardowych kształtach. Maszyna może być wykorzystywana do produkcji balustrad, poręczy, pergoli, stelaży i dekoracyjnych elementów metalowych.
Produkcja seryjna małych i średnich detali
Przyspieszenie do 0,8 G, wbudowany nesting i opcjonalny automatyczny podajnik pozwalają ograniczyć czas przygotowania oraz zwiększyć powtarzalność produkcji. HN-509 dobrze sprawdza się zarówno przy krótkich seriach, jak i przy regularnej produkcji elementów o długości do 6200 mm.
Co wyróżnia HN-509?
Pięcioosiowe cięcie przestrzenne
Ruch głowicy w pięciu osiach umożliwia wykonywanie otworów, konturów, zakończeń i cięć pod różnymi kątami. Rury i profile mogą być obrabiane przestrzennie bez wielokrotnego przekładania materiału.
Zakres dopasowany do małych i średnich profili
HN-509 obsługuje rury okrągłe o średnicy od Ø12 do 85 mm, profile kwadratowe od 12 × 12 do 60 × 60 mm oraz elementy o długości do 6200 mm. Maszyna sprawdza się w produkcji precyzyjnych komponentów rurowych i lekkich konstrukcji.
Dynamiczna praca i szybka reakcja
Przyspieszenie do 0,8 G oraz własny system sterowania z szybką komunikacją magistralową zapewniają płynne prowadzenie głowicy i sprawną realizację kolejnych detali. To krótszy czas cyklu i większa wydajność produkcji seryjnej.
Moc do precyzyjnej obróbki rur
Zakres mocy od 1 do 3 kW pozwala dopasować konfigurację do rodzaju materiału i grubości ścianki. HN-509 umożliwia obróbkę stali węglowej, nierdzewnej, aluminium oraz innych metali stosowanych w nowoczesnej produkcji.
Automatyzacja i mniejsze straty materiału
Wbudowane oprogramowanie do nestingu optymalizuje rozmieszczenie detali, a opcjonalny automatyczny system podawania ogranicza ręczną obsługę materiału. Krótka końcówka odpadowa na poziomie 40–100 mm pozwala lepiej wykorzystać każdą rurę lub profil.
Jak to działa?
Pięcioosiowe cięcie rur i profili
Laser światłowodowy skupia energię dokładnie w miejscu obróbki, wykonując otwory, kontury, zakończenia i cięcia przestrzenne. Pięcioosiowa głowica prowadzi wiązkę pod odpowiednim kątem, dzięki czemu możliwa jest obróbka rur okrągłych, profili kwadratowych oraz elementów o niestandardowych kształtach w jednym cyklu.
Dynamiczny ruch, wysoka wydajność
Materiał jest przesuwany i obracany zgodnie z zaprogramowaną ścieżką, a głowica dopasowuje swoje położenie do geometrii detalu. Przyspieszenie do 0,8 G oraz szybki system sterowania pozwalają skrócić czas realizacji i zachować stabilną jakość podczas produkcji seryjnej.
Automatyzacja i oszczędność materiału
HN-509 obsługuje rury okrągłe o średnicy Ø12–85 mm, profile kwadratowe od 12 × 12 do 60 × 60 mm oraz elementy o długości do 6200 mm. Moc lasera od 1 do 3 kW, wbudowane oprogramowanie do nestingu i opcjonalny automatyczny system podawania usprawniają produkcję, a krótka końcówka odpadowa 40–100 mm pomaga ograniczyć straty materiału.
